What Is the Normal Earth Resistance Value and Why Is It So Essential?
O valor aceitável da resistência de aterramento depende do tipo de aplicação e do nível de proteção necessário.
Em residências, edifícios comerciais e instalações industriais leves, um valor inferior a 5 ohms é amplamente considerado aceitável.
Em infraestruturas críticas, como subestações, hospitais e centros de dados, o objetivo normalmente é inferior a 1 ohm, para garantir o máximo nível de segurança e proteção dos equipamentos.
Um sistema de aterramento adequado é essencial, pois ajuda a prevenir choques elétricos, reduzir o risco de incêndios e proteger equipamentos caros contra danos.

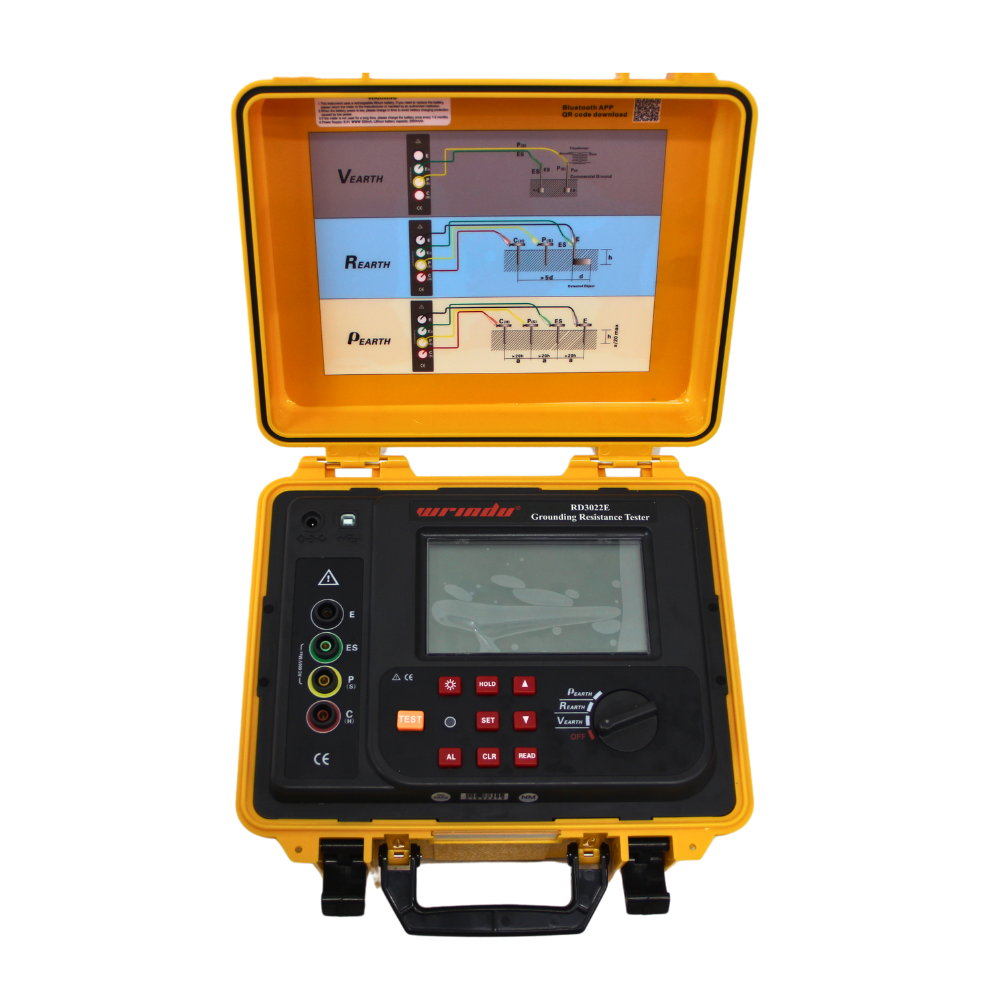

Clique para saber mais sobre o medidor de resistência de terra
O que é a resistência de aterramento e por que é importante?
A resistência de aterramento é a oposição que o solo oferece à passagem da corrente elétrica do eletrodo de terra para o solo.
Quando ocorre uma falha elétrica, a corrente excessiva deve fluir com segurança para a terra. Se a resistência for muito alta:
A corrente de falha pode não ser dissipada rapidamente
Os dispositivos de proteção podem não funcionar corretamente
Podem surgir tensões de toque e de passo perigosas
Uma baixa resistência de aterramento garante:
Desligamento rápido da falha
Redução do risco de choque elétrico
Melhor proteção para transformadores, painéis de distribuição e equipamentos sensíveis
Para fabricantes, empreiteiros e proprietários de instalações, um aterramento correto não é opcional, mas um requisito fundamental de segurança.
Como medir a resistência de aterramento?
A resistência de aterramento é medida injetando uma corrente conhecida no solo e medindo a diferença de potencial resultante. Os instrumentos digitais modernos calculam automaticamente o valor da resistência, tornando o processo rápido e preciso.
1️⃣ Método de três pontos (queda de potencial)
O método mais utilizado
Usa duas sondas adicionais
Preciso para medir um único eletrodo de aterramento
Recomendado para obter resultados confiáveis
2️⃣ Método de quatro pontos (Wenner)
Utilizado para medir a resistividade do solo
Ajuda no projeto do sistema de aterramento
Determina a profundidade e o número de eletrodos necessários
3️⃣ Método com alicate (Clamp-On)
Não é necessário desconectar o sistema de aterramento
Adequado para sistemas com múltiplos aterramentos
Rápido e fácil
Ligeiramente menos preciso que o método de queda de potencial
O sistema de aterramento pode ser comparado a um tubo de drenagem: quanto mais facilmente a corrente flui para o solo, menor será a resistência.
Valores recomendados de resistência de aterramento por aplicação
| Aplicação | Valor recomendado | Observações |
|---|---|---|
| Residencial / Comercial | < 5 ohms | Padrão geral de segurança |
| Instalações industriais | 1–5 ohms | Depende da sensibilidade dos equipamentos |
| Subestações | < 1 ohm | Requisitos críticos de proteção |
| Hospitais / Centros de dados | < 1 ohm | Proteção de equipamentos sensíveis |
| Sistemas de proteção contra descargas atmosféricas | < 10 ohms | Conforme normas internacionais |
⚠️ Esses valores podem variar conforme regulamentos nacionais e o projeto do sistema.
Onde são definidos os padrões de aterramento?
Os requisitos de aterramento são definidos por normas internacionais, como:
IEC 62305 (proteção contra raios)
IEC 60364 (instalações elétricas de baixa tensão)
IEEE 81 (guia para medição da resistividade do solo)
NFPA 70 / NEC (Código Elétrico Nacional dos EUA)
Essas normas visam garantir o funcionamento seguro e eficaz dos sistemas de proteção.
Como a resistividade do solo afeta o aterramento?
A resistividade do solo influencia diretamente o desempenho do sistema de aterramento.
Solos de baixa resistividade (melhor aterramento)
Argila úmida
Solo argiloso/siltoso
Ambientes úmidos
Solos de alta resistividade (maior resistência)
Areia seca
Terreno rochoso
Solo congelado
Se a resistividade for alta, o sistema pode ser melhorado por meio de:
Aumento da profundidade dos eletrodos
Uso de múltiplos eletrodos em paralelo
Instalação de malha de aterramento
Adição de materiais condutivos como bentonita
A umidade reduz significativamente a resistividade, enquanto condições secas aumentam a resistência.
Quando testar a resistência de aterramento?
O teste deve ser realizado:
Durante a instalação inicial
Após atualizações ou reparos
Durante manutenções periódicas
Após descargas atmosféricas ou falhas elétricas
As características do solo mudam com o tempo, por isso testes regulares garantem proteção contínua.
Riscos de alta resistência de aterramento
Uma resistência elevada pode causar:
Dissipação inadequada da corrente de falha
Maior risco de choque elétrico
Risco de incêndio
Danos aos equipamentos
Falha dos dispositivos de proteção
Um bom projeto e testes regulares são essenciais para evitar esses riscos.
Pontos principais
✔ Em instalações gerais: < 5 ohms
✔ Em infraestruturas críticas: < 1 ohm
✔ A resistividade do solo afeta diretamente o desempenho
✔ Teste na instalação e periodicamente
✔ Siga as normas IEC, IEEE e NEC
Manter uma baixa resistência de aterramento aumenta a segurança, garante conformidade e protege os equipamentos contra danos dispendiosos.
